Doki przeładunkowe stanowią jeden z najważniejszych elementów infrastruktury logistycznej każdego magazynu i centrum dystrybucyjnego. To właśnie one umożliwiają połączenie poziomu pojazdu ciężarowego z posadzką hali, tworząc bezpieczne i stabilne środowisko do załadunku oraz rozładunku towarów. Różnica poziomów, rodzaj pojazdów oraz tempo rotacji ładunków sprawiają, że prawidłowy dobór doku wpływa na wydajność całego obiektu.
Właściwie zaprojektowany dok przeładunkowy ogranicza przestoje, poprawia płynność operacyjną i zmniejsza ryzyko błędów ludzkich. W wielu obiektach, szczególnie chłodniczych i magazynowych, odpowiednio dobrane rozwiązanie przekłada się również na mniejsze zużycie energii.
Rodzaje doków przeładunkowych – rozwiązania stosowane w obiektach logistycznych i przemysłowych
Pod pojęciem doków przeładunkowych kryje się kilka typów konstrukcji, które różnią się sposobem kompensacji poziomów oraz stopniem automatyzacji. Najczęściej spotykanym rozwiązaniem jest tradycyjny dok z rampą hydrauliczną lub mechaniczną. Stosuje się go tam, gdzie występuje intensywny ruch TIR-ów, a procesy logistyczne obejmują obsługę paletyzacji europalet. Rampa pozwala płynnie dopasować poziom platformy do wysokości naczepy, co znacząco przyspiesza pracę i umożliwia operowanie ciężkimi wózkami widłowymi.
Drugim popularnym rozwiązaniem są doki z podnośnikiem hydraulicznym. Znajdują zastosowanie w halach, w których poziom posadzki nie pozwala na wykonanie standardowej rampy, a także w obiektach obsługujących flotę o zróżnicowanej wysokości, od busów po zestawy drogowe.
Podest podnoszony daje szeroki zakres regulacji, co usprawnia przeładunki w zmiennych warunkach. W mniejszych magazynach wykorzystuje się doki z pomostem—manualnym lub hydraulicznym—które zapewniają prostą kompensację poziomów przy mniejszej intensywności operacji.

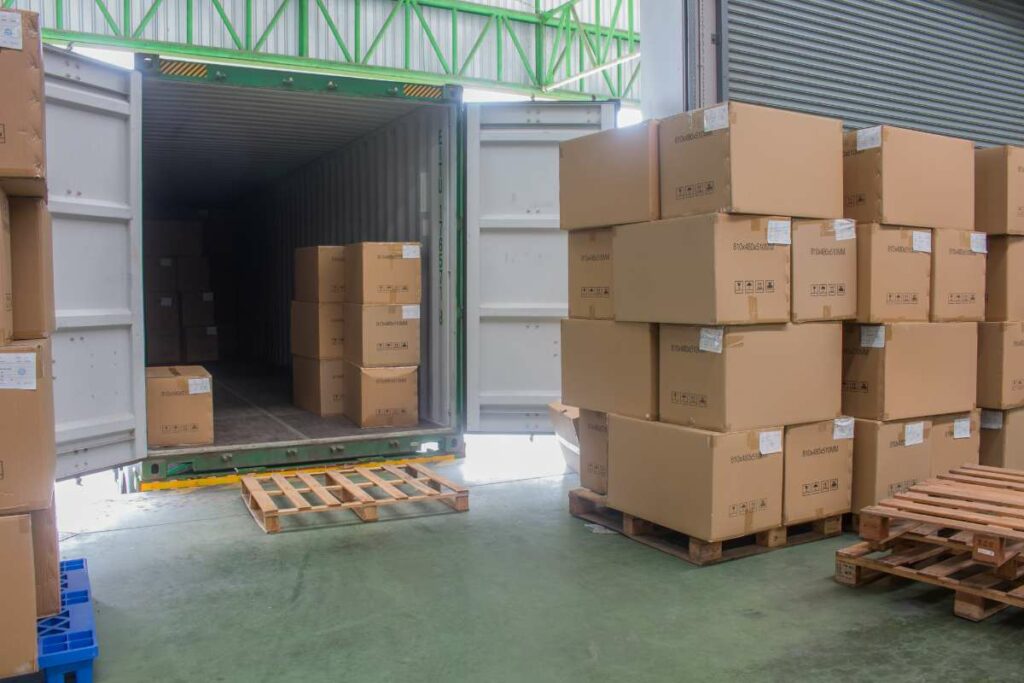

Osobną kategorię stanowią doki przeznaczone do kontenerów oraz doki dla TIR-a, które projektuje się z uwzględnieniem specyficznych obciążeń oraz konieczności zachowania wysokiej trwałości. Na dużych terminalach logistycznych i w portach spotyka się także doki portowe, charakteryzujące się zwiększoną odpornością na warunki atmosferyczne i wyższymi wymaganiami norm technicznych.

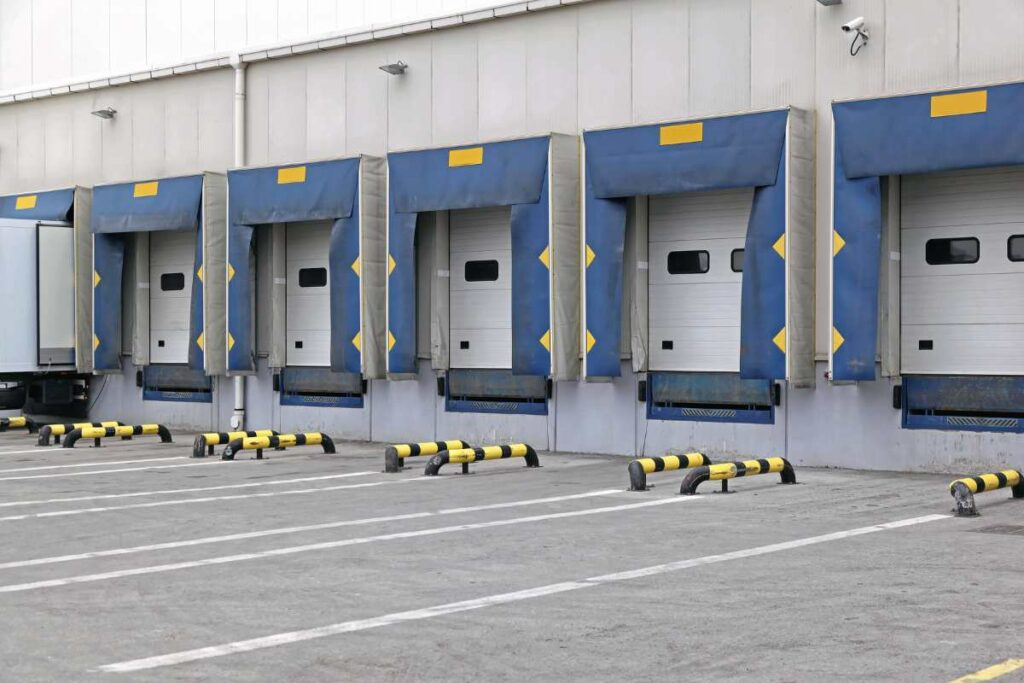

Budowa doku przeładunkowego – elementy konstrukcyjne i ich funkcja
W strukturze doku przeładunkowego wyróżnia się kilka kluczowych elementów. Ich prawidłowy dobór wpływa na bezpieczeństwo, trwałość i komfort użytkowania.
1. Platforma / pomost (ruchomy element kompensujący poziomy)
Odpowiada za połączenie poziomu naczepy z posadzką hali.
2. Uszczelnienia dokowe (kołnierze, fartuchy, poduszki)
Minimalizują straty energii i chronią halę przed wiatrem, deszczem i zanieczyszczeniami.
3. Najazd i strefa manewrowa
Tworzy bezpieczną przestrzeń dla pojazdów. Odpowiednie wyprofilowanie eliminuje ryzyko uszkodzenia elewacji.
4. Prowadnice i odbojnice
Zabezpieczają konstrukcję przed uderzeniami pojazdów oraz stabilizują jego pozycję podczas załadunku.
5. Bramy dokowe
Stosuje się bramy segmentowe, szybkobieżne lub dedykowane bramy dokowe z izolacją termiczną. Dobór zależy od intensywności pracy i parametrów energetycznych hali.
6. Dokumentacja techniczna
Projekt doku w formacie DWG zawiera: przekroje, detale montażowe, układ siłowników, elementy żelbetowe, schematy odwodnienia oraz geometrię rampy. Inwestor i projektant korzystają z tej dokumentacji na każdym etapie — od koncepcji po wykonawstwo.
Wymiary i parametry techniczne doków przeładunkowych
Właściwe zaprojektowanie wymiarów eliminuje ryzyko kolizji, strat energii czy zatorów komunikacyjnych.
Typowe parametry:
- dok przeładunkowy – wymiary standardowe: wysokość posadzki ok. 1100–1250 mm, zależnie od typu pojazdów,
- dok załadunkowy – wymiary rampy kompensacyjnej: zakres pracy najczęściej od –300 mm do +400 mm,
- szerokość światła bramy: 2500–3000 mm (TIR),
- głębokość niszy dokowej: ok. 2500–3000 mm,
- przestrzeń manewrowa: min. 25–35 m dla zestawów drogowych.
Najczęstsze błędy projektowe:
- niedopasowanie wysokości doku do floty pojazdów,
- zbyt mała szerokość bramy,
- brak strefy buforowej i odwodnienia,
- niewłaściwe usytuowanie względem ciągów transportowych w hali,
- brak integracji z systemem przeciwpożarowym i energetycznym obiektu.
Błędy popełnione na etapie projektu są trudne i kosztowne do naprawienia na etapie eksploatacji, dlatego dokumentację powinien weryfikować generalny wykonawca lub inżynier budowy.
Jak dobrać dok przeładunkowy do hali magazynowej lub produkcyjnej?
Dobór doku przeładunkowego powinien wynikać z analizy parametrów operacyjnych obiektu. Inaczej projektuje się dok magazynowy w obiekcie wysokiego składowania, a inaczej strefę przeładunkową w zakładzie produkcyjnym, w którym występuje stała rotacja surowców.
W chłodniach i magazynach żywności szczególnie istotna jest izolacyjność cieplna bram dokowych oraz szczelność uszczelnień. Z kolei w halach produkcyjnych kluczowe mogą być duże zakresy obciążeń, wynikające z pracy ciężkich wózków i paletyzacji przemysłowej.
W obiektach obsługujących dużą flotę pojazdów warto uwzględnić także parametry dynamiczne ruchu. Częsta zmiana aut, praca w trybie dwuzmianowym oraz wysoka rotacja ładunków wpływają na konieczność stosowania ramp o dużej wytrzymałości i automatyki, która ogranicza udział operatora.
Doki magazynowe należy również projektować w sposób spójny z ciągami komunikacyjnymi wewnątrz hali. Złe umiejscowienie doku może powodować „wąskie gardła” i kolizje transportowe, co skutkuje spadkiem przepustowości całego obiektu.
Rozwiązania stosowane w nowoczesnych halach logistycznych
Nowoczesne hale coraz częściej wykorzystują modułowe strefy dokowe. Pozwala to na szybką rozbudowę obiektu oraz łatwą integrację z technologią magazynową, w tym systemami WMS i automatyką transportową.
Rampa dokowa jest często zsynchronizowana z systemem sterowania bramą, co zmniejsza ryzyko błędów ludzkich. Coraz większą rolę odgrywa sygnalizacja świetlna i blokady kół, które zwiększają bezpieczeństwo operatorów pracujących przy TIR-ach.
Drugim obszarem dynamicznego rozwoju są uszczelnienia energooszczędne. Stosowane w nich materiały zmniejszają straty ciepła, co ma największe znaczenie w obiektach chłodniczych i magazynach pracujących w niskiej temperaturze.
W branży logistycznej zauważalny jest również trend w kierunku zwiększania nośności ramp oraz poprawy ergonomii, tak aby dok mógł obsłużyć zarówno ciężkie ładunki, jak i delikatne produkty wymagające precyzyjnego transportu.
Kiedy skonsultować projekt doku przeładunkowego z generalnym wykonawcą?
Doradztwo techniczne na etapie koncepcji jest szczególnie istotne w przypadku:
- projektowania nowych hal logistycznych,
- rozbudowy magazynu o dodatkowe doki załadunkowe,
- zmiany floty pojazdów (np. przejście na TIR-y),
- wymiany ramp i bram dokowych w istniejących obiektach,
- konieczności ujednolicenia wymiarów doków lub synchronizacji pracy kilku stref przeładunkowych.
Włączenie wykonawcy na wczesnym etapie pozwala uniknąć kosztownych błędów, zweryfikować konstrukcję żelbetową i dobrać odpowiednie parametry rampy, bramy oraz uszczelnień.
Skontaktuj się z zespołem inżynierskim PRB UNIMA
Jeżeli planujesz budowę lub modernizację strefy przeładunkowej, warto skonsultować projekt z doświadczonym wykonawcą. Zespół PRB UNIMA analizuje parametry techniczne, warunki działki oraz wymagania logistyczne obiektu, aby dobrać optymalne rozwiązania.
Zamów wycenę lub porozmawiaj z doradcą technicznym, aby dobrać dok przeładunkowy dostosowany do potrzeb Twojej inwestycji.
Źródła:
- PN-EN 1398:2009. Pomosty przeładunkowe – Wymagania bezpieczeństwa.
- Hörmann. „Technika przeładunku – rampy, domki i doki przeładunkowe”. Materiały techniczne producenta, dostęp online.
- Pieniak. „Technika przeładunku – rampy mechaniczne i hydrauliczne, systemy wspomagania dokowania”. Katalog techniczny, wyd. 2023.
- Mecalux. „Doki przeładunkowe w magazynie – projektowanie, liczba stanowisk i organizacja ruchu”. Podręcznik magazynowania, rozdział online, 2023.
- Stolarka MuratorPlus. „Doki przeładunkowe – wytyczne projektowania, umiejscowienie bramy i dobór uszczelnień”. Artykuł branżowy, 2022.
- Magazynuj.pl. „Doki przeładunkowe w magazynach. Wymiary, przepisy i dobre praktyki projektowe”. Artykuł ekspercki, 2025.
- Hale.plus. „Doki przeładunkowe – rodzaje i rozwiązania konstrukcyjne w halach przemysłowych”.
